Küche Arbeitsplatte#
Fortsetzung von Spülmaschine kaputt.
Ziel: Soll anders aussehen als hier: https://www.isnichwahr.de/r446950-passend-gemacht.html
TL;DR (Vorher / Nachher)#
Vorher#
Nachher#
RESEARCH Siphon#
https://www.sanier.de/badezimmer/siphon-montieren-und-abdichten
RESEARCH Silikonfugen ziehen#
Messen Part 1 (09-04)#
Ausgehend davon, dass wir die Grohe Spüle verwenden habe ich die alte Arbeitsplatte ausgemessen.
Bilder: https://www.felixhummel.de/media/2024-09-kueche/04-messen/?layout=grid
Dabei hat sich herausgestellt, dass der Wasserhahn links von uns unpraktisch wäre, weil die Spüle rechts in der Ecke ist. Das frisst zu viel Raum, der bei uns eh begrenzt ist.
Also ab ans Reißbrett und zeichnen.
HOWTO LibreCAD#
Zeichnen#
Command mode für Objekte.
Platte:
rect
0, 0
226, 60
Öffnung mit Berechnung von rechts:
rect
226 - 9.8 - 84, 0
226 - 9.8, 0
Dimensionen#
Zum Anzeichnen sind die horizontal oder vertikal fixierten Dimensionen sinnvoll:
Ausserdem “snap on endpoints”:
Button klicken
Punkt 1 auswählen
Punkt 2 auswählen (kann auch diagonal sein)
Messen Part 2#
Bilder: https://www.felixhummel.de/media/2024-09-kueche/09_1000-messen/?layout=grid

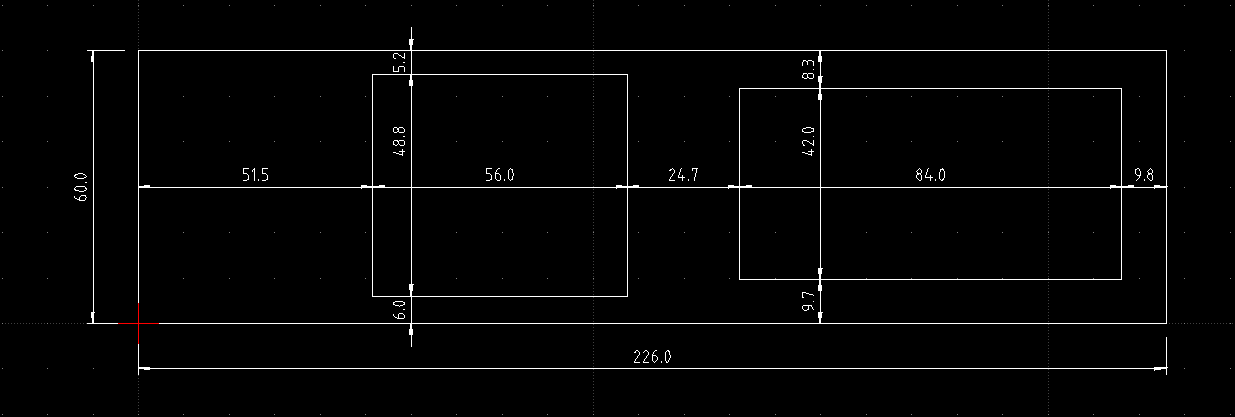

Zeichnen#
Ergebnis: https://www.felixhummel.de/media/2024-09-kueche/arbeitsplatte.dxf
Ich war sehr stolz auf meine Zeichnung. Feedback von den Profis:
zu genau. Die Aussparung für die Kochplatte hat Standard-Maß von 49cm auf 56cm.
Wo ist vorne? 😅 Das habe ich völlig vergessen anzuzeichnen.
Hier die Notizen vom Schneide-Meister beim Obi:
Vorne wurde mit zwei Strichen angezeichnet.#
